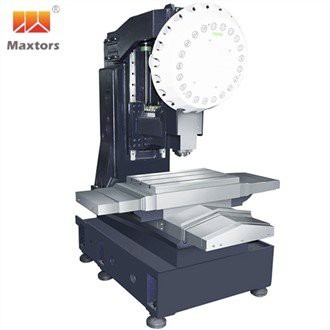

CNC-masina keskus vertikaalne

Saadaval väike ja suur suurus

VMC freesimispingi keskpunkt vertikaalne

Suure suurusega Y-telje 4 juhikutega VMC masin

Mudel YMC-1370,YMC-1580,YMC-1690,YMC-1890,YMC-2010,YMC-2011,YMC-2510, YMC-2511



Soovi korral on saadaval erinevad kontrollerid, nagu Siemens, FANUC, Mitsubishi, Heidenhain, FOGOR, TAIWAN SYNTEC, LNC cnc-kontroller.



3 telje, 4 telje, 5 telje valikuline:

Masin on omaks võtnud Ameerika Ühendriikide ja Jaapani kõrgtehnoloogia ja tootmisstandardid ning põhikomponente analüüsib ANSYS lõplik element, mis parandab ja optimeerib masina üldist struktuuri.



Kogu masin kasutab nelja juhtsiinit, millel on suurepärane jäikus ja stabiilsus. Peamised komponendid on valmistatud Meehanti malmist, pärast head kuumtöötlust on materjal stabiilses olekus ilma deformatsioonita ning kõva juhtsiin on pinnatöötlusega, ultraheli sageduskarastusega ja täppislihvimisega. Ülemise pinna juhtsiin on kaetud kulumiskindlate materjalidega, mis võib täpsust pikaks ajaks stabiliseerida. Lineaarseid juhtsiine saab valida ka kiireks ja ülitäpseks töötlemiseks.



Spetsiaalselt disainitud (kaarekujuline) sammas ja Y-telje tagumine servomootor parandavad jäikust ja hõlbustavad tööd.



Kolmeteljeline jõuülekanne kasutab C3-klassi täppiskuulkruvi. Masina positsioneerimistäpsuse tagavad lasermõõtmine, pesapalli test ja μ-taseme kahesuunaline helikõrguse kompenseerimine.



Kiire täppisvõll võtab vastu kiire müravähendusvöö käigukasti, spindel on kaks korda dünaamiliselt tasakaalustatud, suure pöörlemistäpsuse ja madala vibratsiooniga ning suudab teostada kvaliteetset pinnatöötlust;



Saksa/Itaalia kahekäiguline peavõlli käigukast ja Taiwani kahekäiguline sisemise käiguga peavõlli käigukast on valikulised, mis suurendab spindli lõikemomenti ja sobib raskeks lõikamiseks.



Tööpinki saab varustada mitmeteljeliste puurimis-, puurimis- ja keermestuspeadega, et saavutada mitme tööriista ja mitme spindli tõhus töötlemine, mis peegeldab töötluskeskuste ja kõrgtehnoloogiate kombinatsiooni uuendusi.



Valikuline 4. ja 5. teljega pöördlaud ja kuulus CNC-kontroller võimaldavad suure jõudlusega 5-teljega samaaegset töötlemist.



Y-telje 4 JUHTRIIDE SERIA VMC toote spetsifikatsioon

Üksused	Üksus	YMC-1370V	YMC-1580V	YMC-1690V	YMC-1890V	YMC-2011V
Tabel
Tabeli suurus	mm	1400×710	1700×800	1800×900	2000×900	2300×1100
Max.Loading	KG	1000	1500	1500	1700	2500
T-pilu	mm	5-18×125	5-22×135	5-22×150	5-22×150	5-22×150
Reisimine
X/Y/Z Reisimine	mm	1300/700/650	1500/800/700	1600/900/800	1800/900/750	2000/1100/800
Spindli nina laua külge	mm	150~800	170~870	150~900	150~900	250~1050
Spindel
Spindli koonus		7/24 Koonus nr.50	7/24 Koonus nr.50	7/24 Koonus nr.50	7/24 Koonus nr.50	7/24 Koonus nr.50
Spindli kiirus	p/min	6000	6000	6000	6000	6000
Spindli mootori võimsus	KW	11/15	15/18.5	15/18.5	15/18.5	15/18.5
Sööda
Kiire etteanne (X/Y/Z)	m/min	15/15/15	15/15/15	15/15/15	15/15/15	12/12/12
Lõikamise ettenihe (X/Y/Z)	m/min	7/7/7	7/7/7	7/7/7	7/7/7	7/7/7
ATC (valikuline)
ATC tüüp		Armless/Arm	Armless/Arm	Armless/Arm	Armless/Arm	Armless/Arm
Tööriistade arv	tk	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24
Tööriistade suurus (täielikud tööriistad)	mm	Φ110/300	Φ110/300	Φ110/300	Φ110/300	Φ110/300
Max.Tööriista kaal	KG	16	16	16	16	16
Täpsus
Positsioneerimise täpsus	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Ümberpositsioneerimise täpsus	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
teised
Õhurõhk	kgf/c㎡	Suurem kui 6 või sellega võrdne	Suurem kui 6 või sellega võrdne	Suurem kui 6 või sellega võrdne	Suurem kui 6 või sellega võrdne	Suurem kui 6 või sellega võrdne
Jalajälg	mm	3500×2800	3900×2900	4260×3545	4800×3400	5700×4100
Masina kõrgus	mm	3800	3900	3200	3300	3300
G.W.	KG	9500	11000	14000	15000	19000

5 teljega erineva suurusega

Standardne konfiguratsioon

● Vertikaalne tüüp

● BT50 6000rpm spindel

● Spindliõli jahuti

● Spindli jahutusvedeliku düüsisüsteem

● XYZ Axis Box juhtsiinid

● XYZ-telje servomootor

● Täielikult suletud pritsmekaitse

● Elektrikilbi soojusvaheti

● Andmeedastusliides

● Automaatne määrimissüsteem

● Jahutusvedeliku süsteemi lõikamine

● LED töölamp

● Programmi lõpu tuli

● Kaasaskantav elektrooniline käsiratas (MPG)

● Tasanduspoldid ja -plokid



Valikuline konfiguratsioon

○BT40/ISO/HAK-A63 10000~30000 p/min spindel

○BT50 spindel koos käigu/käigukastiga

○Elektrikapp AC

○Jahutusvedelik läbi spindli (CTS)

○ATC/Tool Magazine süsteem

○XYZ telje lineaarsed juhtsiinid

○XYZAxis lineaarsed rööpad, Z-telje kasti siinid

○Kruvitüüp Hakkekonveieri süsteem

○Ketitüüp Hakkekonveieri süsteem

○Neljanda telje pöördlaud

○5. telje kallutatav ja pöörlev laud

○Lineaarne skaala

○Auto.Tool Mõõtesüsteem

○Auto.Workpiece Measuring system

○CE-märgis













Kuulus partner kogu maailmas

Spindel: TAIWAN KENTURN/ROYAL

Kontroller: Jaapan FANUC/Mitsubishi, Siemens Saksamaalt, LNC/SYNTEC TAIWANist

Servodraiver: FANUC/Mitsubishi/SYNTEC/YASKAWA/Siemens

Tööriistade ajakiri: AIMACH plus, SANJET
