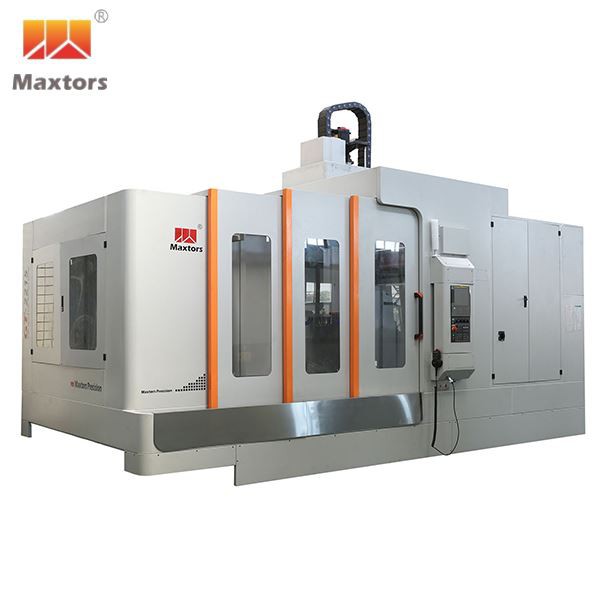

Portaali töötluskeskus

Portaali töötluskeskus kasutab detailide töötlemiseks peamiselt kvaliteetseid seadmeid, näiteks pukkfreespinke. Pukk-freespink on portaalraami ja horisontaalse pika voodiga freespink.

Küsi pakkumist

Tootekirjeldus

Portaali töötluskeskus on automatiseeritud töötlemisseade ja see kasutab peamiselt kvaliteetseid seadmeid, nagu pukk-freesmasinad detailide töötlemata töötlemiseks või viimistlemiseks. Selle seadme freespink on pukk, horisontaalne pikk voodi, mis koosneb portaalist, voodilauast ja elektrilisest juhtimissüsteemist. Sellel on kõrge jäikus, kõrge efektiivsus, mugav töö, lihtne struktuur ja hea terviklik jõudlus, mis aitab paljudel madalate investeerimiskuludega tootjatel toota palju kvaliteetseid osi.

Masin integreerib mitu töötlustoimingut ühte töötluskeskusesse, nii et see on automatiseeritum kui traditsioonilised töötlemismeetodid. Samuti vähendab see töötlemismeetod inimeste osalust, et vähendada inimese põhjustatud mõõtmevigu. Masin võib aidata kasutajatel suurendada majanduslikku efektiivsust ja vähendada tööjõukulusid. Portaalide töötluskeskused pakuvad erakordset kvaliteeti ja jõudlust ning meie toodetud tooteid testitakse rangelt, nii et saate valida enesekindlalt.

Toote spetsifikatsioon

Üksus	Üksus	GT-2215
Reisimine
X telg liikumine	Mm	2200
Y-telje reisimine	Mm	1500
Z telg liikumine	Mm	800
Spindli nina lauale	Mm	150-950
Veeru vaheline kaugus	Mm	1580
Töölaud
Töölaua suurus	Mm	2200×1480
Maksimaalne laadimine lauale	KG	6000
Spindel
Spindli kiirus	p/min	15000
Spindli koonus		HSK-A63
Toitekiirus
XYZ kiirsööt	m/min	15/15/7.5
Sööda lõikamine	m/min	7.5
ATC (OPT.)
Mahutavus		24T
Täpsus
Positsioneerimise täpsus	Mm	±0.008/300
Ümberpositsioneerimise täpsus	Mm	±0.005/300
teised
Jalajälg	Mm	6000×3000
Masina kõrgus	Mm	3300
Masina kaal	KG	18000
CNC kontroller		Siemens 828D

Standardkonfiguratsioon (SIEMENS CNC-kontroller)

Siemens 828D CNC kontrollerisüsteem

HSK-A63 15000RPM Spindel

XYZ telje servomootor

Veepaagi jahutusseade

Auto.Määrdeseade

Väline kaitsev kate

Spindli puhumisseade

Spindli õlijahuti

Elektriline juhtkapp

Trafo

AC elektrikapi jaoks

Käsitsi impulsi generaator (MPG)

Töötav lamp

Kolmevärviline hoiatuslamp

LCD monitor

Tööriistakast

Tasanduspadjad

Kasutusjuhend

Peamised komponendid

Ei.	esemed	Bränd
1	CNC kontroller	Siemens
2	X/Y/Z telje mootor	Siemens (7,2/5,2/5,2 kW)
3	Kuulkruvi	HIWIN/PMI (Φ63/Φ50/Φ50mm)
4	Lineaarne juhttee	HIWIN/PMI (55/55/45 mm, Z-telje 4 siinid)
5	Spindel	KENTURN/ROYAL
6	Spindli õlijahuti	TNP/RUCOL
7	Veepump	Luikar
8	Servo ühendus	R pluss W/KTR
9	Määrimissüsteem	HERG
10	Elektrisüsteemi põhikomponent	Schneider
11	AC elektrikapi jaoks	RUCOL/TASUTA
12	.MPG	TOSOKU/SIEMENS
13	Trafo	JUHVER/SUENNLIANG
14	Väliskaitse kate	MAXTORS

Valikud
	EI.	KOMPONENT	BRÄND	PÄRITOLU	Märge
	1	Automaatne tööriistavahetaja	SANJET/AIMACH	Taiwan/Hiina
	2	Automaatne tööriistade mõõtesüsteem	BLUM/MARPOSS/Maxtors	Saksamaa/Itaalia/Hiina
	3	Toorikute automaatne mõõtmise süsteem	BLUM	Saksamaa
