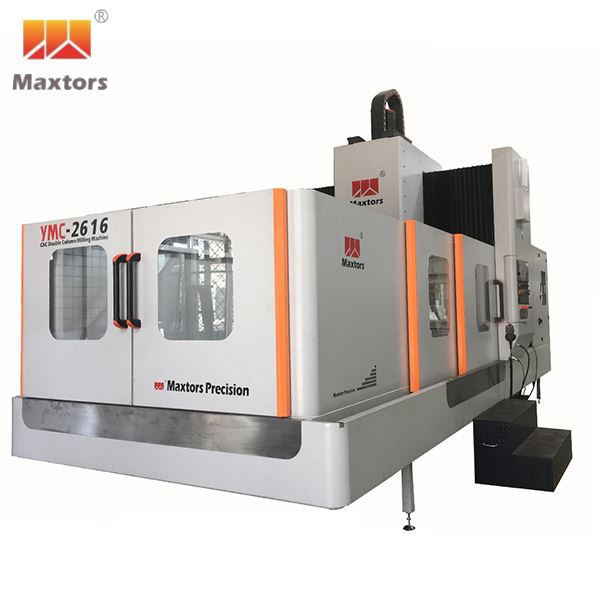

Silla töötlemise keskus

Portaali kahesambalise CNC freesiga puurimismasina keskus

Küsi pakkumist

Silla töötlemiskeskus suudab ühes seadistusega valmistada mitmesuguseid ülitäpseid ja keeruka kujuga detaile. Masinale on iseloomulik tugev jäikus, kompaktne struktuur ja hea stabiilsus, mis tuleneb sellest, et me kasutame täiustatud dünaamilist jäika disaini kontseptsiooni, et optimeerida iga osa disainis. Tänu stabiilsele alusele ja raamile tagab see suure kandevõime ning töötab madala müra ja vibratsiooniga. Masina laud on varustatud positsioneerimisseadmega, et materjal ei loksuks kergesti ega tekitaks mõõtmete kõrvalekaldeid.

Võrreldes traditsiooniliste töötlemismasinatega on sellel tootel tugevam pidev töövõime ja kiirem reageerimiskiirus. Sellel on ainulaadne jahutussüsteem, mis tagab tööriista vastupidavuse; ülitäpsed lineaarsed juhikud ja spindlid kiireks söötmiseks. Seetõttu silla töötlemineKeskussuudab täita osade tootmist erinevates tööstusharudes, mis nõuavad suurt täpsust, nagu sõjatööstus, kosmosetööstus, laevaehitus, tööstusseadmed jne. See võib tõhusalt aidata lühendada osade, valandite ja vormide tootmistsüklit ning vähendada oluliselt tööjõukulusid. tehas.

Toote spetsifikatsioon

Üksus	Üksus	YMC-2616
Reisimine
X Axis Travel	mm	2600
Y-telje reisimine	mm	1580
Z Axis Travel	mm	800
Spindli nina lauale	mm	350–1150 (ligikaudne)
Veeru vaheline kaugus	mm	1620 (ligikaudne)
Töölaud
Töölaua suurus (L*L)	mm	2600x1480
Maksimaalne laadimine lauale	KG	8000
Spindel
Spindli kiirus	p/min	6000
Spindli koonus		BT50
Toitekiirus
XYZ kiirsööt	m/min	15/15/10
Sööda lõikamine	mm/min	1~8000
ATC (OPT.)
Mahutavus		24T
Täpsus
Positsioneerimise täpsus	mm	±0.008/300
Ümberpositsioneerimise täpsus	mm	±0.005/300
Õli õhusüsteem
Vedelikupaagi lõikamine	L	200
Määrdeõli paak	L	4
Õhurõhk (min.)	kg/cm2	6
teised
Jalajälg	mm	6800×4100
Masina kõrgus	mm	3500
Masina kaal	KG	22000
CNC kontroller		FANUC-0i MF Plus

PÕHIKOMPONENTIDE ALLIKAS
	EI.	KOMPONENT	BRÄND	PÄRITOLU	Märge
	1	CNC kontroller	FANUC	Jaapan
	2	Spindel	SETCO/KENTURN/ROYAL	USA/Taiwan/Taiwan
	3	Spindli õlijahuti	RUCOL/TNP	Hiina
	4	Lineaarne juhttee	HIWIN/PMI/REXROTH	Taiwan/Saksamaa
	5	Kuulkruvi	HIWIN / PMI	Taiwan
	6	Servo süsteem	FANUC	Jaapan
	7	Kuulkruvi laager	NSK/FAG/SKF	Jaapan/Saksamaa/Rootsi
	8	Servo ühendus	KTR/FPT	saksa keel
	9	Lukustusmutrid	YINSH	Taiwan
	10	Määrdesüsteem	BIJUR/HERG/BAOTN	Hiina
	11	Pneumaatilise süsteemi põhikomponent	Airtec/SNTC	Saksamaa/Hiina
	12	Elektrisüsteemi põhikomponent	Schneider/Siemens	Prantsusmaa/Saksamaa
	13	AC elektrikapi jaoks	TASUTA	Hiina
	14	Trafo	JUHVER/SUENNLIANG	Hiina
	15	MPG (käsiratas)	TOSOKU	Jaapan
	16	Topeltkruvi tüüpi kiibikonveier	Huawei/Maxtors	Hiina
	17	Väliskaitse kate	MAXTORS	Hiina
