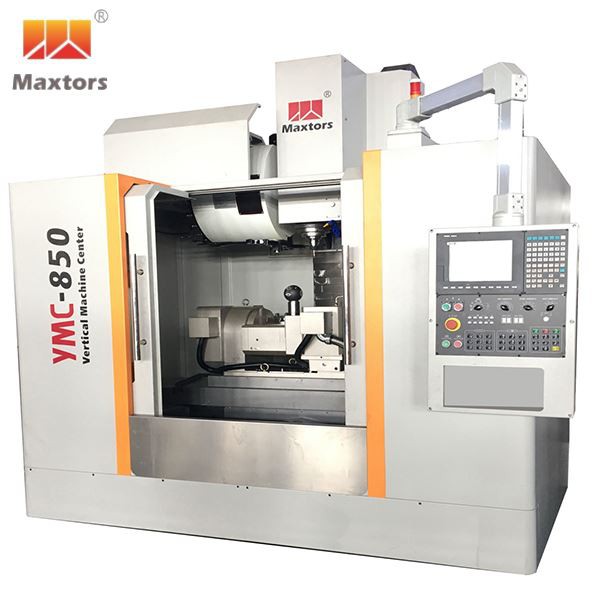

5 telje masinakeskus

Vertikaalset tüüpi 5 teljega cnc freesimiskeskus

VMC 5 Axis masinakeskus kallutus- ja pöördlauaga

Terassfääri 5-teljeline CNC-masin teraskonstruktsioonide projekteerimiseks



Toote spetsifikatsioon

Üksused	Üksus	YMC-850V
Tabel
Laua läbimõõt	Mm	Φ125/170/210/255/320
Max.Laadimine	KG	30
Reisimine
X/Y/Z Reisimine	Mm	800/500/500
B-telg	Kraadi	-30~ pluss 110
C-telg	Kraadi	360
Spindli nina laua külge	Mm	130~630
Spindel
Spindli koonus		7/24 Koonus nr.40
Spindli kiirus	p/min	8000
Spindli mootori võimsus	KW	11
Sööda
Kiire etteanne (X/Y/Z)	m/min	30/30/30
Lõikamise ettenihe (X/Y/Z)	m/min	10/10/10
ATC (valikuline)
ATC tüüp		Armless/Arm
Tööriistade arv	tk	12/16/20/24
Tööriistade suurus (täielikud tööriistad)	Mm	Φ80/300
Max.Tööriista kaal	KG	8
Täpsus
Positsioneerimise täpsus	Mm	±0.008/300
Ümberpositsioneerimise täpsus	Mm	±0.005/300
teised
Jalajälg	Mm	2700×2200
Masina kõrgus	Mm	2700
G.W.	KG	5400



Põhikonfiguratsioon

● Vertikaalne tüüp

● Plaadi näo dia.125 ~ 320mm kallutatav ja pöördlaud

● 11KW BT40 8000rpm spindel

● Spindliõli jahuti

● XYZ Axis HIWIN/PMI Lineaarsed juhtsiinid

● 3 teljega HIWIN/PMI kuulkruvid

● XYZ-teljega YASKAWA servomootor

● käsiratas (MPG)

● Tasanduspoldid ja -plokid

● 12–24 jaama automaatne tööriistavahetaja (valikuline)

● Maxtors või SYNTEC 5 Axis samaaegne CNC-kontroller
